Descripción
Descripción general

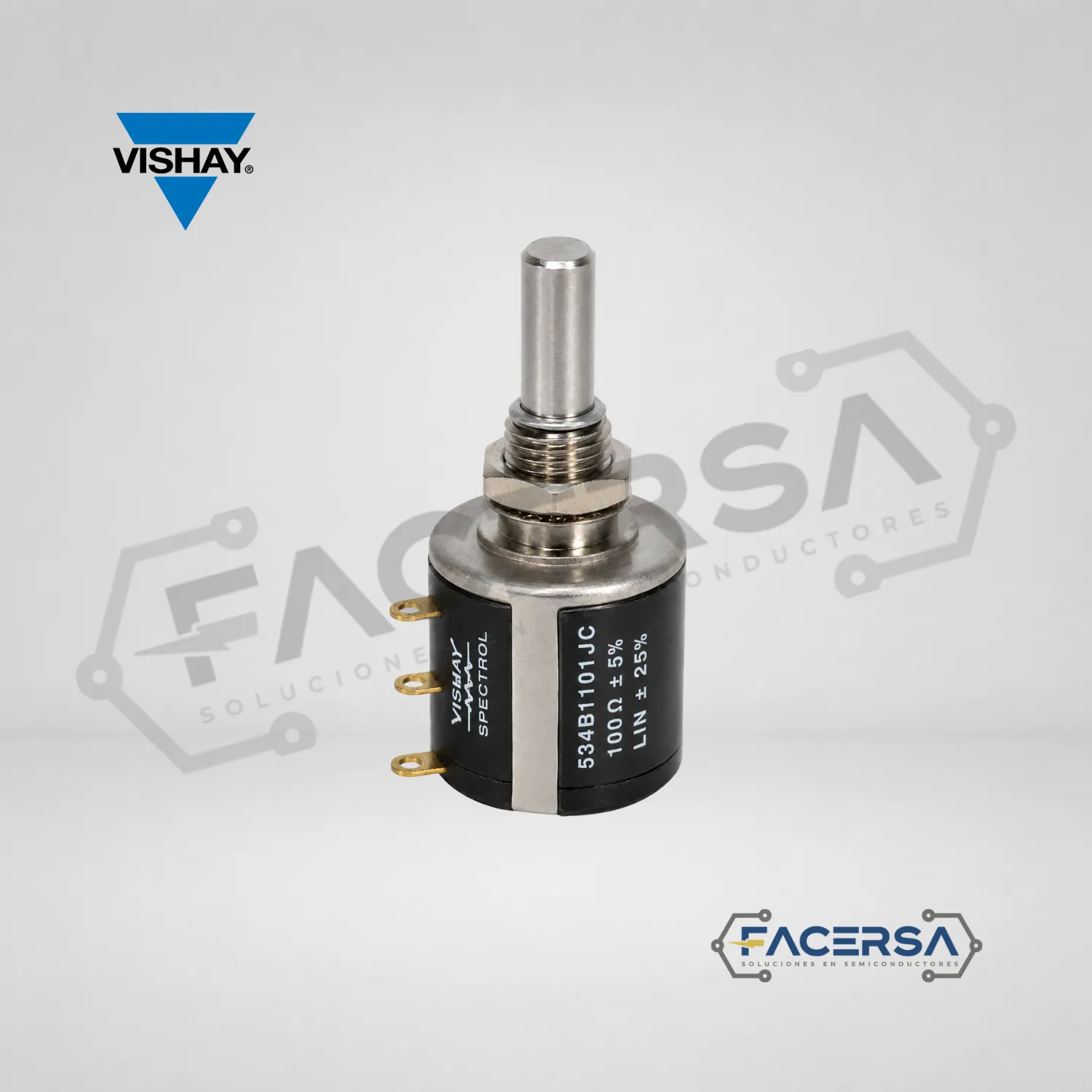

Potenciómetro Vishay 534-1-1-101 100Ω es un potenciómetro de precisión multivuelta, bobinado, lineal y de 2W, diseñado para aplicaciones donde se requiere ajuste fino de resistencia dentro de equipos electrónicos compatibles. Este producto pertenece a la serie Vishay Spectrol 534, una familia de potenciómetros rotativos wirewound de 7/8″ orientada a uso industrial, instrumentación, calibración y control electrónico. Su mecanismo de 10 vueltas permite una regulación más progresiva que un potenciómetro convencional de una sola vuelta, lo que resulta útil cuando el ajuste debe realizarse con mayor resolución mecánica.
El MPN o código de fabricante es 534-1-1-101. En catálogos internacionales también puede encontrarse relacionado con el código 534B1101JC, por lo que ambos códigos se incluyen en esta ficha para facilitar búsqueda, validación técnica, reposición y comparación de inventario. Para FACERSA, el código principal recomendado es 534-1-1-101, porque es el modelo que el cliente está solicitando y es una referencia usada en compras técnicas de potenciómetros Vishay de 100Ω.
FACERSA / Facer Soluciones Electrónicas S.A.C. distribuye y comercializa componentes electrónicos, eléctricos e industriales en Perú. Esta ficha está preparada para cotización comercial y carga SEO en WooCommerce, sin afirmar stock, precio, garantía adicional, certificaciones no verificadas ni compatibilidad automática con equipos específicos.
Potenciómetro Vishay 534-1-1-101 100Ω
El Potenciómetro Vishay 534-1-1-101 100Ω corresponde a un potenciómetro rotativo multivuelta de precisión. Su valor nominal de resistencia es de 100Ω y su potencia nominal para el modelo 534 es de 2W a 70°C, de acuerdo con la ficha técnica oficial de Vishay para la familia 533, 534 y 535. El modelo 534 corresponde a la versión de 10 vueltas, mientras que la misma familia incluye otras variantes de 3 y 5 vueltas.
Este componente se usa cuando el circuito requiere una resistencia variable ajustable de forma manual. A diferencia de un potenciómetro básico de una sola vuelta, el mecanismo multivuelta permite distribuir el recorrido eléctrico en más giros del eje. Esto ayuda a realizar ajustes más controlados durante procesos de calibración, regulación o configuración de equipos electrónicos compatibles.
La serie Vishay Spectrol 534 está descrita por el fabricante como un potenciómetro wirewound multivuelta de 7/8″ o 22.2mm. Su construcción bobinada, salida por terminales tipo turret y disponibilidad de diseños de montaje por bushing o servo hacen que sea una familia orientada a aplicaciones industriales y técnicas. En este caso, el código 534-1-1-101 se trabaja como referencia principal de producto para FACERSA.
Características principales
El Potenciómetro Vishay 534-1-1-101 100Ω combina resistencia nominal de 100Ω, potencia de 2W, 10 vueltas y respuesta lineal. Estas características lo ubican dentro de los potenciómetros de precisión usados en ajuste fino, instrumentación y mantenimiento electrónico. Su tecnología wirewound o bobinada es propia de potenciómetros industriales que requieren comportamiento estable dentro de los parámetros establecidos por el fabricante.
- Potenciómetro rotativo de precisión.
- Serie Vishay Spectrol 534.
- Resistencia nominal de 100Ω.
- Potencia nominal de 2W a 70°C para el modelo 534.
- Mecanismo de 10 vueltas.
- Respuesta lineal.
- Tecnología wirewound / bobinada.
- Diseño multivuelta para ajuste fino.
- Salida por terminales tipo turret, según ficha del fabricante.

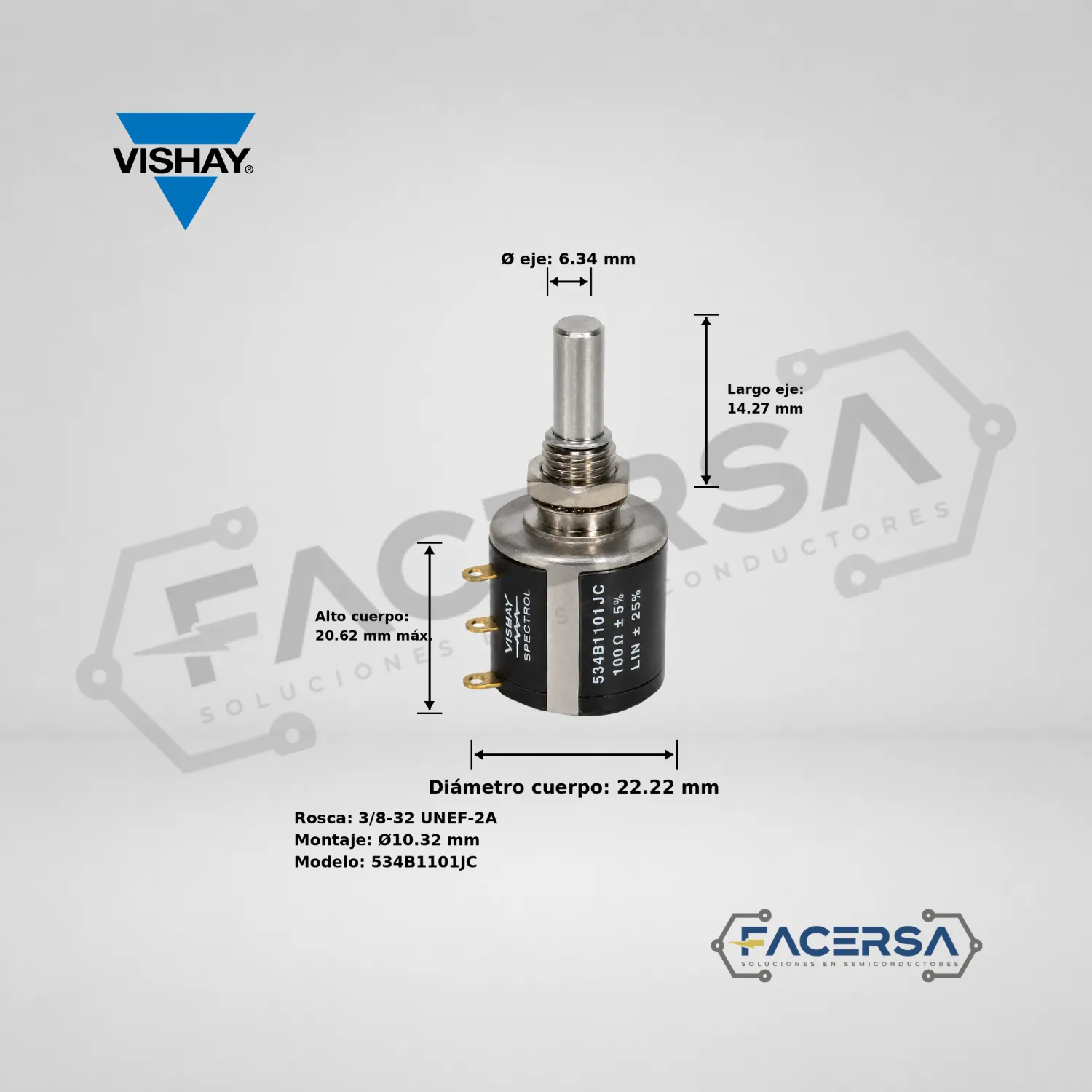

- Dimensión de familia 7/8″ / 22.2mm, según documentación Vishay.
- Montaje tipo bushing para la referencia relacionada 534B1101JC.
- Uso general en aplicaciones industriales compatibles.
La ficha técnica oficial indica para el modelo 534 un rango estándar de resistencia de 100Ω a 100kΩ, tolerancia estándar de ±5%, linealidad independiente de ±0.25%, resistencia de aislamiento mínima de 1000MΩ a 500VDC y rigidez dieléctrica mínima de 1000VRMS a 60Hz. Estos datos deben validarse siempre contra el requerimiento del circuito final.
Identificación técnica
Marca: Vishay.
Serie: Vishay Spectrol 534.
Código de fabricante / MPN principal: 534-1-1-101.
Código internacional relacionado: 534B1101JC.
SKU FACERSA recomendado: FAC-VISHAY-534-1-1-101.
Tipo de producto: potenciómetro de precisión multivuelta.
Tipo técnico: Multi Turn Wirewound Potentiometer.
Tecnología: wirewound / bobinado.
Resistencia nominal: 100Ω.
Potencia nominal: 2W a 70°C.
Número de vueltas: 10 vueltas.
Curva: lineal.
Montaje: panel / bushing mount, según configuración relacionada.
Aplicación general: instrumentación, calibración, control electrónico, mantenimiento industrial y equipos compatibles.
Compatibilidad y uso general
El Potenciómetro Vishay 534-1-1-101 100Ω puede utilizarse como repuesto o componente de integración en equipos compatibles que requieran un potenciómetro multivuelta de 100Ω, 2W, 10 vueltas y respuesta lineal. No debe asumirse compatibilidad únicamente por el valor de resistencia. En este tipo de componente también se deben revisar potencia, curva, número de vueltas, tipo de eje, tipo de montaje, terminales, dimensiones, espacio físico disponible y forma de conexión.
En mantenimiento industrial, un error común es reemplazar un potenciómetro solo porque tiene el mismo valor óhmico. Sin embargo, un potenciómetro de 100Ω puede variar por potencia, tamaño, tecnología, recorrido mecánico, tipo de terminal, eje, fijación y tolerancia. Por ello, antes de comprar el Potenciómetro Vishay 534-1-1-101 100Ω, se recomienda comparar el código impreso en el componente original, revisar el manual del equipo y validar el datasheet oficial.
Si el producto aparece en una lista de materiales como 534B1101JC, puede estar relacionado con la referencia 534-1-1-101. En ese caso, FACERSA recomienda verificar ambos códigos antes de confirmar compra, especialmente cuando el repuesto proviene de un equipo importado, inventario antiguo, bolsa sin etiqueta completa o catálogo internacional.
Beneficios del producto
El principal beneficio del Potenciómetro Vishay 534-1-1-101 100Ω es su capacidad de ajuste fino mediante 10 vueltas. Esto permite realizar cambios graduales en el valor resistivo, lo que ayuda cuando el usuario necesita calibrar una señal, ajustar un punto de operación o regular un circuito de manera más precisa.
Otro beneficio importante es su construcción wirewound. La tecnología bobinada se usa en potenciómetros de precisión cuando se requiere un elemento resistivo adecuado para aplicaciones técnicas dentro de las condiciones especificadas por el fabricante. Este tipo de construcción no convierte al componente en universal, pero sí lo diferencia de potenciómetros simples de uso general.
También es útil para áreas de mantenimiento, laboratorios, técnicos electrónicos, integradores y empresas que trabajan con equipos industriales. Al usar un código completo como 534-1-1-101, se reducen errores en compra, inventario y reposición.
Aplicaciones industriales
El Potenciómetro Vishay 534-1-1-101 100Ω puede utilizarse en aplicaciones compatibles de instrumentación, calibración, control electrónico, fuentes de alimentación, módulos de prueba, equipos de medición, paneles de ajuste y mantenimiento de sistemas industriales. Estas aplicaciones corresponden al uso general de potenciómetros multivuelta de precisión y deben validarse con el circuito final.
En automatización y mantenimiento industrial, este tipo de potenciómetro puede formar parte de equipos donde se requiere ajuste manual de señal, regulación de referencia, calibración de nivel o configuración de respuesta. No se debe instalar en aplicaciones críticas sin validación técnica del fabricante del equipo o del responsable de ingeniería.
La documentación oficial de Vishay indica que la familia 533, 534 y 535 está orientada al mercado industrial. Aun así, Vishay aclara que es responsabilidad del cliente validar que el producto sea adecuado para la aplicación específica. Por esa razón, FACERSA presenta esta ficha como referencia comercial y técnica, no como autorización de uso final para un equipo determinado.
Productos y categorías relacionadas
También puedes revisar más opciones en nuestra categoría de Potenciómetros, donde FACERSA agrupa potenciómetros para control, regulación, ajuste, calibración y mantenimiento electrónico.
Si buscas modelos de ajuste fino, visita la sección de Potenciómetros Multivuelta. En esta categoría pueden encontrarse productos similares por número de vueltas, resistencia, potencia, montaje o tecnología.
Para revisar más productos de la misma marca, visita Vishay. Allí se pueden organizar componentes pasivos, resistencias variables, potenciómetros y otros productos Vishay disponibles para cotización en FACERSA.
Compra por unidad y por mayor
El Potenciómetro Vishay 534-1-1-101 100Ω está disponible para consultas de compra por unidad o por mayor. Para una cotización más precisa, se recomienda indicar cantidad requerida, código completo del producto, código alternativo si aparece en el equipo y una fotografía del componente original cuando sea posible.
FACERSA atiende solicitudes de técnicos, empresas, talleres, áreas de mantenimiento, integradores, laboratorios e instituciones que requieren componentes electrónicos industriales. La cotización puede variar según cantidad, condición comercial, tiempo de atención y validación interna del producto.
Cotización por WhatsApp
Para cotizar el Potenciómetro Vishay 534-1-1-101 100Ω, puedes comunicarte indicando el nombre del producto, el código principal 534-1-1-101, el código relacionado 534B1101JC, la cantidad requerida y el equipo donde será instalado si corresponde.
Texto sugerido: “Hola FACERSA, deseo cotizar el Potenciómetro Precisión 100Ω 2W 10 Vueltas Lineal | Vishay 534-1-1-101. También tengo como referencia 534B1101JC. Necesito confirmar precio, ficha técnica y condiciones de entrega”.
Atención en Lima, Perú
FACERSA atiende consultas de componentes electrónicos, potenciómetros industriales, resistencias variables, sensores, repuestos eléctricos y soluciones para mantenimiento electrónico en Lima, Perú. Si buscas un Potenciómetro Vishay 534-1-1-101 100Ω, puedes solicitar cotización para compra por unidad o por mayor.
Esta ficha está optimizada para búsquedas técnicas en Perú, Lima, Paruro y mercado B2B, manteniendo también términos internacionales como Vishay Spectrol 534, wirewound potentiometer, 534B1101JC, 100Ω, 2W y 10 turns.
Documentación técnica
Ver página oficial Vishay Model 533, 534, 535
Ver ficha técnica oficial Vishay 533 / 534 / 535 PDF
Manual oficial independiente: no se identificó un manual separado para este producto. Para datos eléctricos, mecánicos y de montaje se debe usar la ficha técnica oficial de Vishay.
No existe SDS oficial del fabricante por tratarse de un componente electromecánico pasivo. FACERSA puede proporcionar una Ficha de Seguridad Informativa.
Recomendación de uso
Antes de instalar el Potenciómetro Vishay 534-1-1-101 100Ω, verifica resistencia, potencia, número de vueltas, eje, terminales, montaje, dimensiones y compatibilidad mecánica con el equipo. No forzar el eje, no modificar terminales, no exceder la potencia nominal, no aplicar condiciones fuera de ficha técnica y no asumir equivalencia sin validar el código completo. El Potenciómetro Vishay 534-1-1-101 100Ω debe seleccionarse únicamente para circuitos compatibles y con revisión técnica previa.
