Descripción
Descripción general
Potenciómetro Vishay 534-1-1-103 10kΩ es un potenciómetro de precisión multivuelta, bobinado, lineal y de 2W, diseñado para aplicaciones donde se requiere ajuste fino de resistencia dentro de equipos electrónicos compatibles. Este producto pertenece a la serie Vishay Spectrol 534, una familia de potenciómetros rotativos wirewound de 7/8″ orientada a uso industrial, instrumentación, calibración y control electrónico. Su mecanismo de 10 vueltas permite una regulación más progresiva que un potenciómetro convencional de una sola vuelta, lo que resulta útil cuando el ajuste debe realizarse con mayor resolución mecánica.
Para FACERSA y para búsquedas técnicas en Perú, se recomienda trabajar como código principal el formato numérico 534-1-1-103, ya que en el mercado local muchas veces se identifica este tipo de Vishay por la marcación numérica del cuerpo o por el código usado en inventario. A nivel internacional, el mismo producto puede buscarse como 534B1103JC. Por eso, ambos códigos deben aparecer en la ficha WooCommerce, etiquetas SEO, atributos, texto de WhatsApp y documentación del producto.
Este componente no debe confundirse con otros potenciómetros Vishay de la misma serie y diferente valor resistivo. El código 103 corresponde a 10kΩ dentro de la codificación del fabricante. Por lo tanto, esta ficha está preparada para el producto de 10kΩ y no para variantes de 100Ω, 1kΩ, 2kΩ, 5kΩ, 20kΩ, 50kΩ o 100kΩ. FACERSA presenta esta ficha SEO y técnica comercial sin afirmar stock, precio, certificaciones adicionales ni compatibilidad automática con equipos específicos.

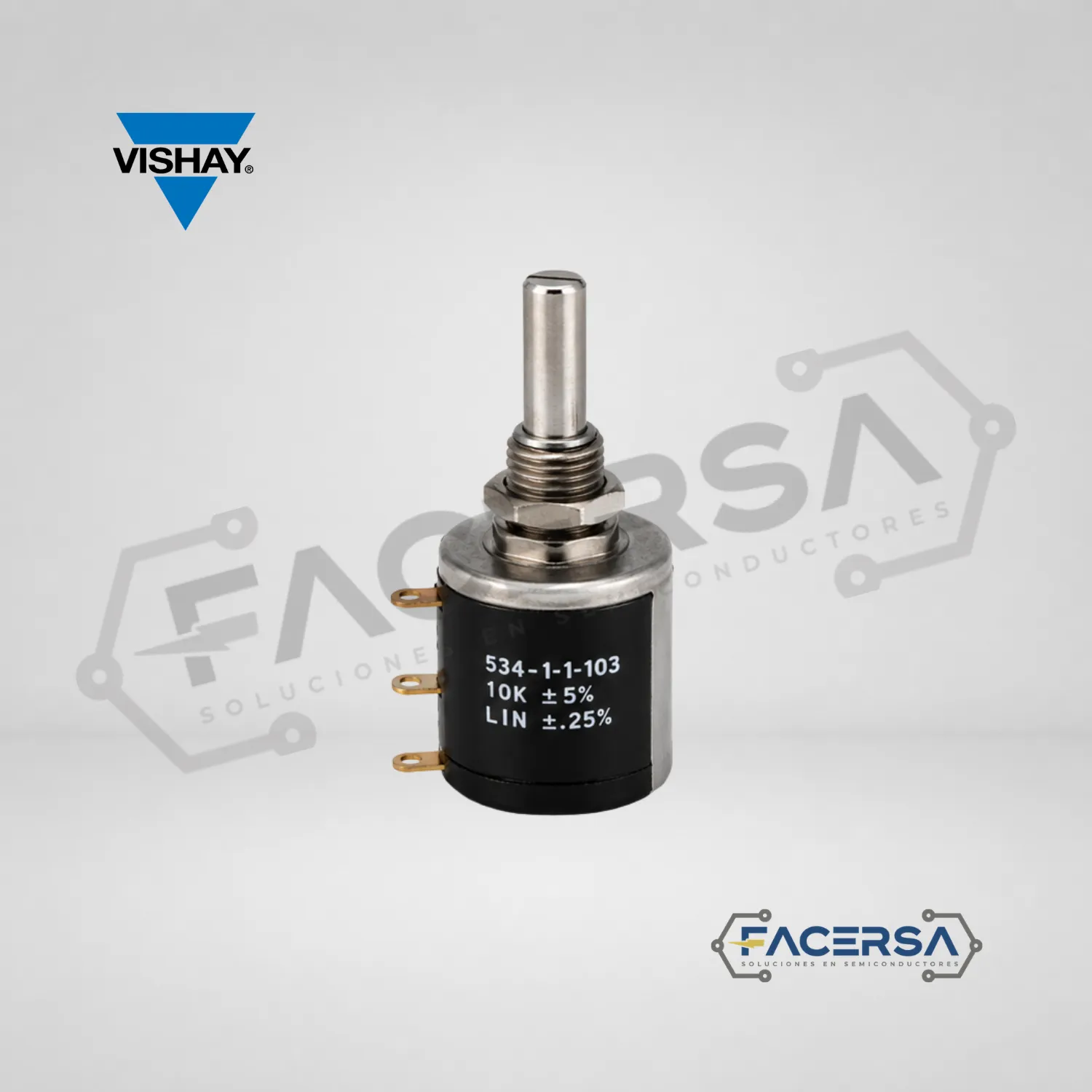

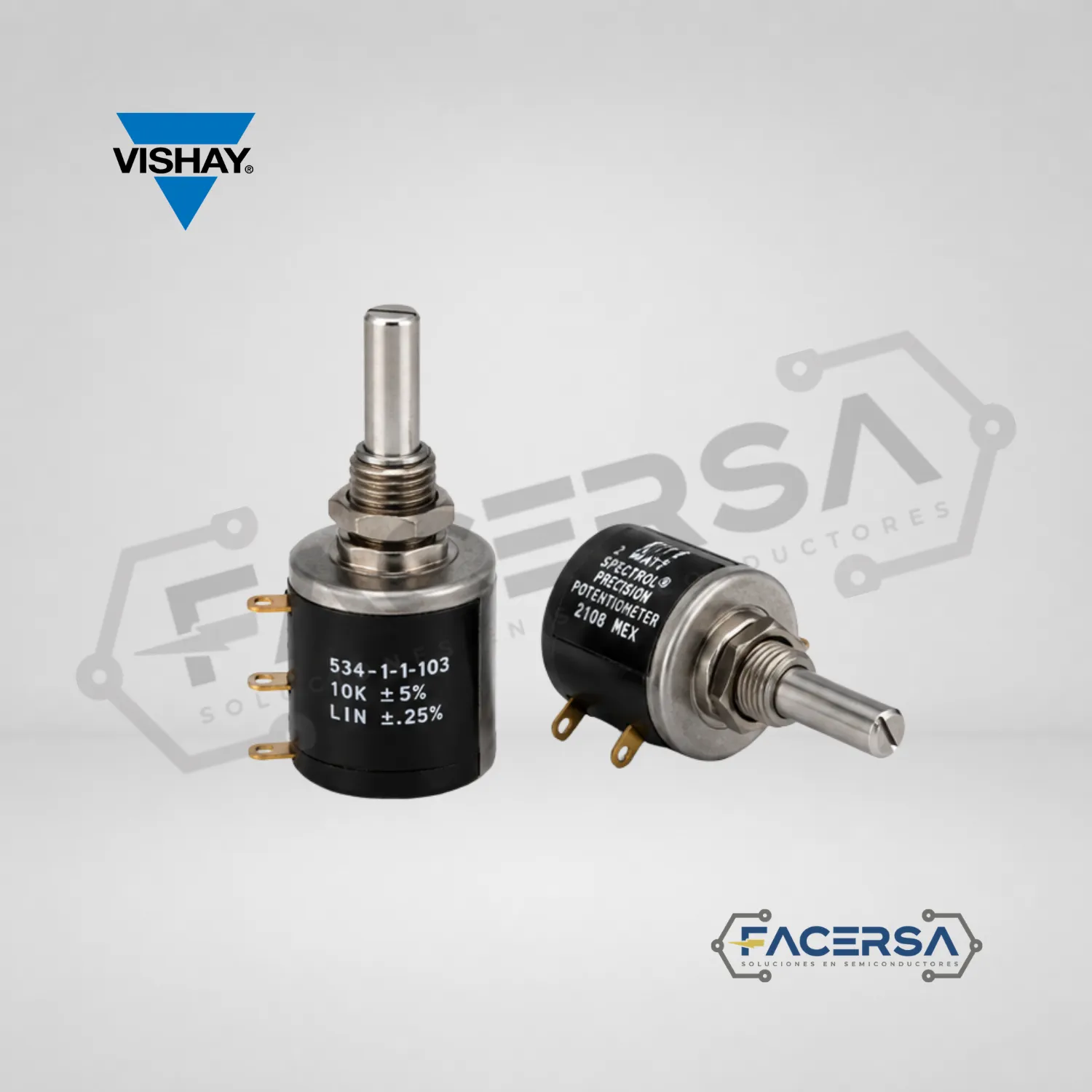

Potenciómetro Vishay 534-1-1-103 10kΩ
El Potenciómetro Vishay 534-1-1-103 10kΩ corresponde a un potenciómetro rotativo multivuelta de precisión. Su valor nominal de resistencia es de 10kΩ y su potencia nominal para el modelo 534 es de 2W a 70°C, de acuerdo con la ficha técnica oficial de Vishay para la familia 533, 534 y 535. El modelo 534 corresponde a la versión de 10 vueltas, mientras que la misma familia incluye otras variantes de 3 y 5 vueltas.
Su función principal es actuar como resistencia variable ajustable de forma manual. El usuario gira el eje del potenciómetro para modificar la posición del cursor interno y cambiar el valor resistivo disponible entre sus terminales. Al ser multivuelta, permite distribuir el recorrido eléctrico en 10 vueltas, ofreciendo una regulación más fina que un potenciómetro de una sola vuelta. Esta característica es importante cuando el circuito requiere calibración, regulación, referencia o ajuste progresivo.

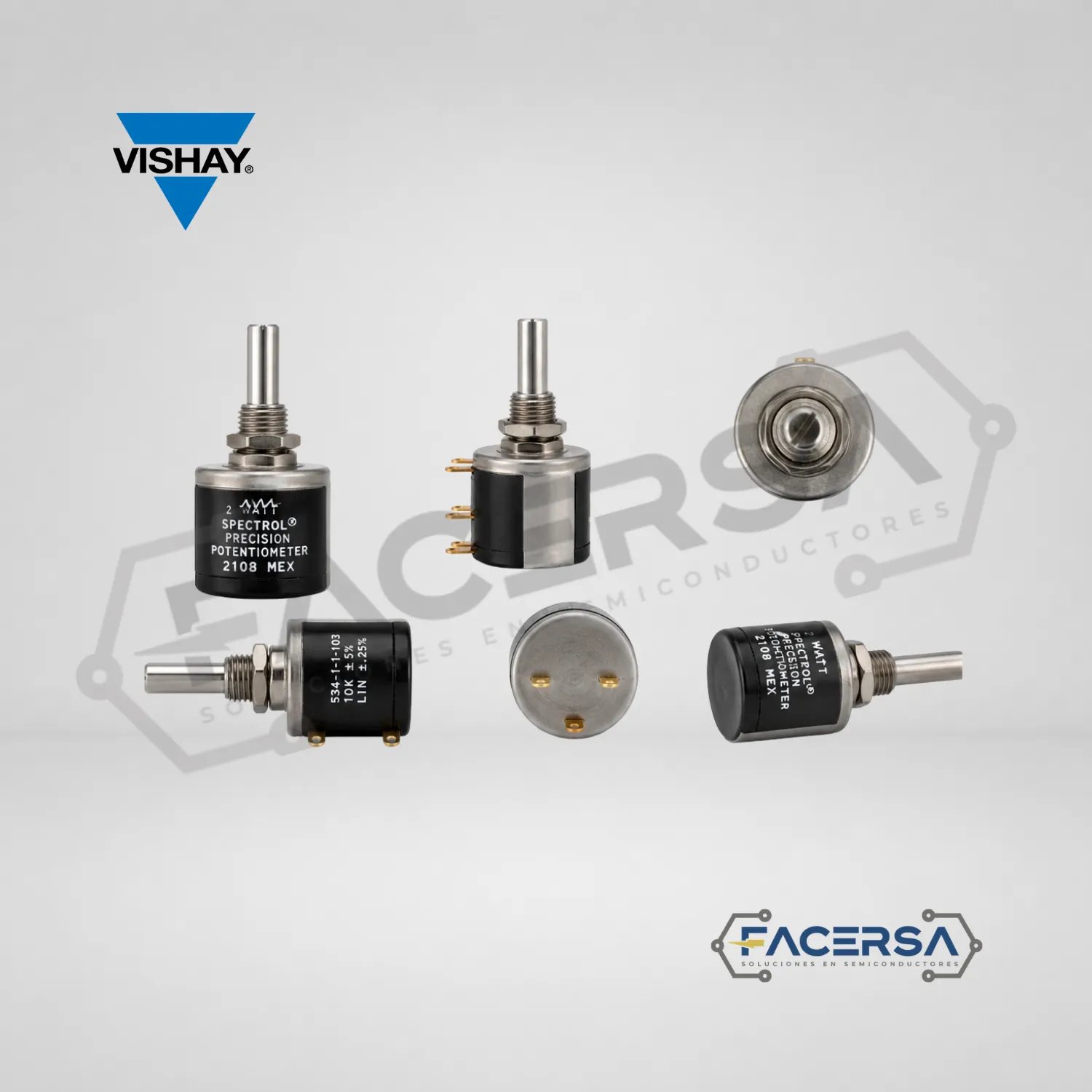

La serie Vishay Spectrol 534 está descrita por el fabricante como un potenciómetro wirewound multivuelta de 7/8″ o 22.2mm. Su construcción bobinada, salida por terminales tipo turret y disponibilidad de montaje por bushing o servo hacen que sea una familia orientada a aplicaciones industriales y técnicas. Para este producto, el código internacional relacionado es 534B1103JC, mientras que el código numérico recomendado para FACERSA es 534-1-1-103.
Características principales
El Potenciómetro Vishay 534-1-1-103 10kΩ combina resistencia nominal de 10kΩ, potencia de 2W, 10 vueltas y respuesta lineal. Estas características lo ubican dentro de los potenciómetros de precisión usados en ajuste fino, instrumentación y mantenimiento electrónico. Su tecnología wirewound o bobinada corresponde a un elemento resistivo de alambre, utilizado en potenciómetros industriales que requieren comportamiento estable dentro de los parámetros definidos por el fabricante.
- Potenciómetro rotativo de precisión.
- Serie Vishay Spectrol 534.
- Resistencia nominal de 10kΩ.
- Potencia nominal de 2W a 70°C para el modelo 534.
- Mecanismo de 10 vueltas.
- Respuesta lineal.
- Tecnología wirewound / bobinada.
- Diseño multivuelta para ajuste fino.
- Montaje en panel / bushing mount para la referencia 534B1103JC.
- Salida por terminales tipo turret / solder lug, según documentación del fabricante.

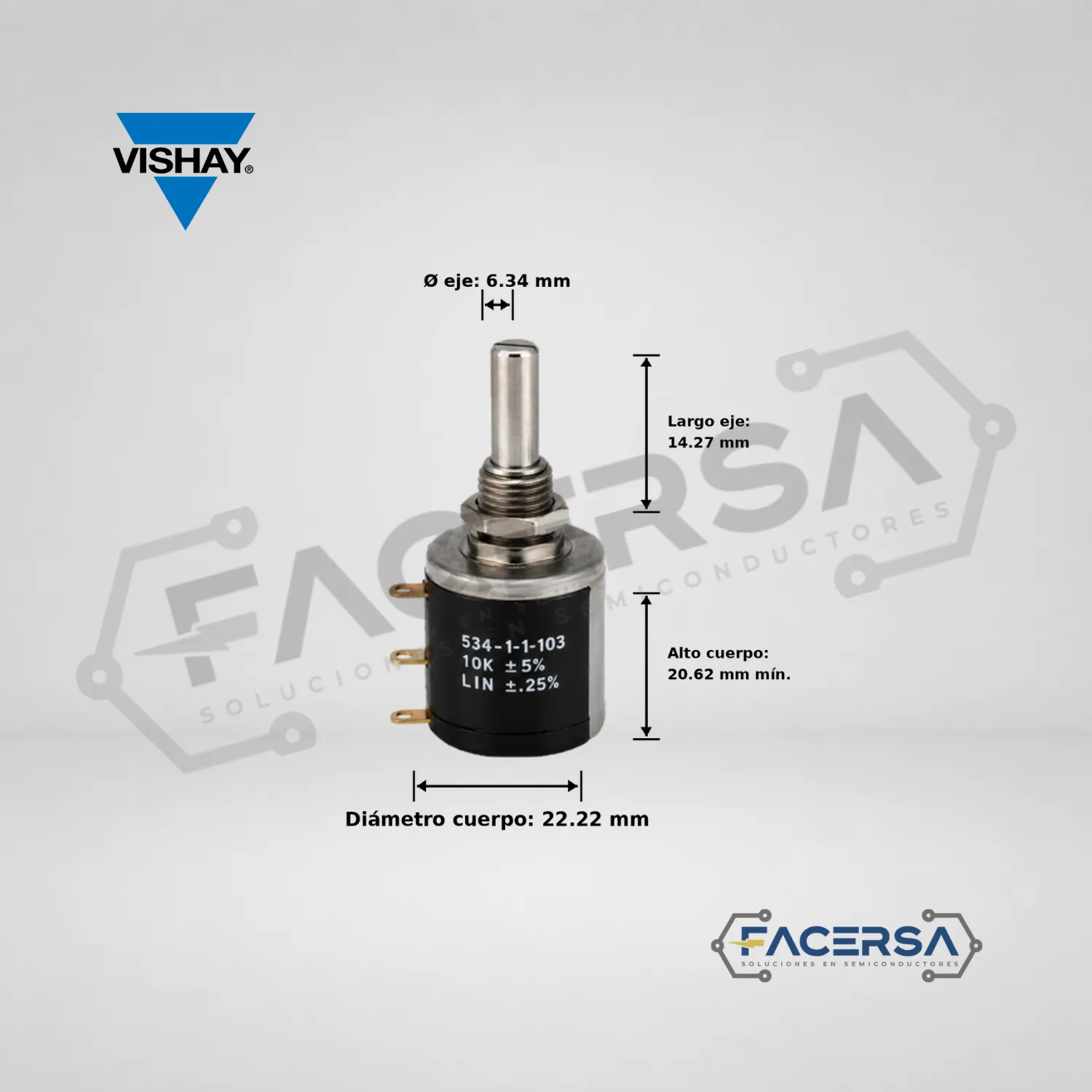

- Dimensión de familia 7/8″ / 22.2mm, según documentación Vishay.
- Componente pasivo electromecánico para circuitos compatibles.
La ficha técnica oficial indica para el modelo 534 un rango estándar de resistencia de 100Ω a 100kΩ, tolerancia estándar de ±5%, linealidad independiente de ±0.25%, resistencia de aislamiento mínima de 1000MΩ a 500VDC y rigidez dieléctrica mínima de 1000VRMS a 60Hz. Estos datos deben validarse siempre contra el requerimiento del circuito final y contra la documentación del equipo donde será instalado.
Identificación técnica
Marca: Vishay.
Serie: Vishay Spectrol 534.
Código principal usado en Perú: 534-1-1-103.
Código internacional relacionado: 534B1103JC.
SKU FACERSA recomendado: FAC-VISHAY-534-1-1-103.
Tipo de producto: potenciómetro de precisión multivuelta.
Tipo técnico: Multi Turn Wirewound Potentiometer.
Tecnología: wirewound / bobinado.
Resistencia nominal: 10kΩ.
Potencia nominal: 2W a 70°C.
Número de vueltas: 10 vueltas.
Curva: lineal.
Montaje: panel / bushing mount.
Aplicación general: instrumentación, calibración, control electrónico, mantenimiento industrial y equipos compatibles.
Compatibilidad y uso general
El Potenciómetro Vishay 534-1-1-103 10kΩ puede utilizarse como repuesto o componente de integración en equipos compatibles que requieran un potenciómetro multivuelta de 10kΩ, 2W, 10 vueltas y respuesta lineal. No debe asumirse compatibilidad únicamente por el valor de resistencia. En este tipo de componente también se deben revisar potencia, curva, número de vueltas, tipo de eje, tipo de montaje, terminales, dimensiones, espacio físico disponible y forma de conexión.
En mantenimiento industrial, un error común es reemplazar un potenciómetro solo porque tiene el mismo valor óhmico. Sin embargo, un potenciómetro de 10kΩ puede variar por potencia, tamaño, tecnología, recorrido mecánico, tipo de terminal, eje, fijación, tolerancia y linealidad. Por ello, antes de comprar el Potenciómetro Vishay 534-1-1-103 10kΩ, se recomienda comparar el código impreso en el componente original, revisar el manual del equipo y validar el datasheet oficial.
Si el producto aparece en un catálogo internacional como 534B1103JC, debe registrarse en FACERSA como equivalente relacionado al código numérico 534-1-1-103. Si el componente físico muestra una marcación abreviada por espacio, como 534-1 103 o 534-1-103, se recomienda usar la ficha técnica y la codificación completa para evitar confusiones con otras variantes.
Beneficios del producto
El principal beneficio del Potenciómetro Vishay 534-1-1-103 10kΩ es su capacidad de ajuste fino mediante 10 vueltas. Esto permite realizar cambios graduales en el valor resistivo, lo que ayuda cuando el usuario necesita calibrar una señal, ajustar un punto de operación o regular un circuito de manera más precisa.
Otro beneficio importante es su construcción wirewound. La tecnología bobinada se usa en potenciómetros de precisión cuando se requiere un elemento resistivo adecuado para aplicaciones técnicas dentro de las condiciones especificadas por el fabricante. Este tipo de construcción no convierte al componente en universal, pero sí lo diferencia de potenciómetros simples de uso general.
También es útil para áreas de mantenimiento, laboratorios, técnicos electrónicos, integradores y empresas que trabajan con equipos industriales. Al usar un código completo como 534-1-1-103, se reducen errores en compra, inventario, reposición y carga de productos en WooCommerce.
Aplicaciones industriales
El Potenciómetro Vishay 534-1-1-103 10kΩ puede utilizarse en aplicaciones compatibles de instrumentación, calibración, control electrónico, fuentes de alimentación, módulos de prueba, equipos de medición, paneles de ajuste y mantenimiento de sistemas industriales. Estas aplicaciones corresponden al uso general de potenciómetros multivuelta de precisión y deben validarse con el circuito final.
En automatización y mantenimiento industrial, este tipo de potenciómetro puede formar parte de equipos donde se requiere ajuste manual de señal, regulación de referencia, calibración de nivel o configuración de respuesta. No se debe instalar en aplicaciones críticas sin validación técnica del fabricante del equipo o del responsable de ingeniería.
La documentación oficial de Vishay indica que la familia 533, 534 y 535 está orientada al mercado industrial. Aun así, Vishay aclara que es responsabilidad del cliente validar que el producto sea adecuado para la aplicación específica. Por esa razón, FACERSA presenta esta ficha como referencia comercial y técnica, no como autorización de uso final para un equipo determinado.
Productos y categorías relacionadas
También puedes revisar más opciones en nuestra categoría de Potenciómetros, donde FACERSA agrupa potenciómetros para control, regulación, ajuste, calibración y mantenimiento electrónico.
Si buscas modelos de ajuste fino, visita la sección de Potenciómetros Multivuelta. En esta categoría pueden encontrarse productos similares por número de vueltas, resistencia, potencia, montaje o tecnología.
Para revisar más productos de la misma marca, visita Vishay. Allí se pueden organizar componentes pasivos, resistencias variables, potenciómetros y otros productos Vishay disponibles para cotización en FACERSA.
Compra por unidad y por mayor
El Potenciómetro Vishay 534-1-1-103 10kΩ está disponible para consultas de compra por unidad o por mayor. Para una cotización más precisa, se recomienda indicar cantidad requerida, código completo del producto, código alternativo si aparece en el equipo y una fotografía del componente original cuando sea posible.
FACERSA atiende solicitudes de técnicos, empresas, talleres, áreas de mantenimiento, integradores, laboratorios e instituciones que requieren componentes electrónicos industriales. La cotización puede variar según cantidad, condición comercial, tiempo de atención y validación interna del producto.
Cotización por WhatsApp
Para cotizar el Potenciómetro Vishay 534-1-1-103 10kΩ, puedes comunicarte indicando el nombre del producto, el código principal 534-1-1-103, el código internacional relacionado 534B1103JC, la cantidad requerida y el equipo donde será instalado si corresponde.
Texto sugerido: “Hola FACERSA, deseo cotizar el Potenciómetro Precisión 10kΩ 2W 10 Vueltas Lineal | Vishay 534-1-1-103. También tengo como referencia 534B1103JC. Necesito confirmar precio, ficha técnica y condiciones de entrega”.
Atención en Lima, Perú
FACERSA atiende consultas de componentes electrónicos, potenciómetros industriales, resistencias variables, sensores, repuestos eléctricos y soluciones para mantenimiento electrónico en Lima, Perú. Si buscas un Potenciómetro Vishay 534-1-1-103 10kΩ, puedes solicitar cotización para compra por unidad o por mayor.
Esta ficha está optimizada para búsquedas técnicas en Perú, Lima, Paruro y mercado B2B, manteniendo también términos internacionales como Vishay Spectrol 534, wirewound potentiometer, 534B1103JC, 10kΩ, 2W y 10 turns.
Documentación técnica
Ver página oficial Vishay Model 533, 534, 535
Ver ficha técnica oficial Vishay 533 / 534 / 535 PDF
Manual oficial independiente: no se identificó un manual separado para este producto. Para datos eléctricos, mecánicos y de montaje se debe usar la ficha técnica oficial de Vishay.
No existe SDS oficial del fabricante por tratarse de un componente electromecánico pasivo. FACERSA puede proporcionar una Ficha de Seguridad Informativa.
Recomendación de uso
Antes de instalar el Potenciómetro Vishay 534-1-1-103 10kΩ, verifica resistencia, potencia, número de vueltas, eje, terminales, montaje, dimensiones y compatibilidad mecánica con el equipo. No forzar el eje, no modificar terminales, no exceder la potencia nominal, no aplicar condiciones fuera de ficha técnica y no asumir equivalencia sin validar el código completo. El Potenciómetro Vishay 534-1-1-103 10kΩ debe seleccionarse únicamente para circuitos compatibles y con revisión técnica previa.
