Descripción

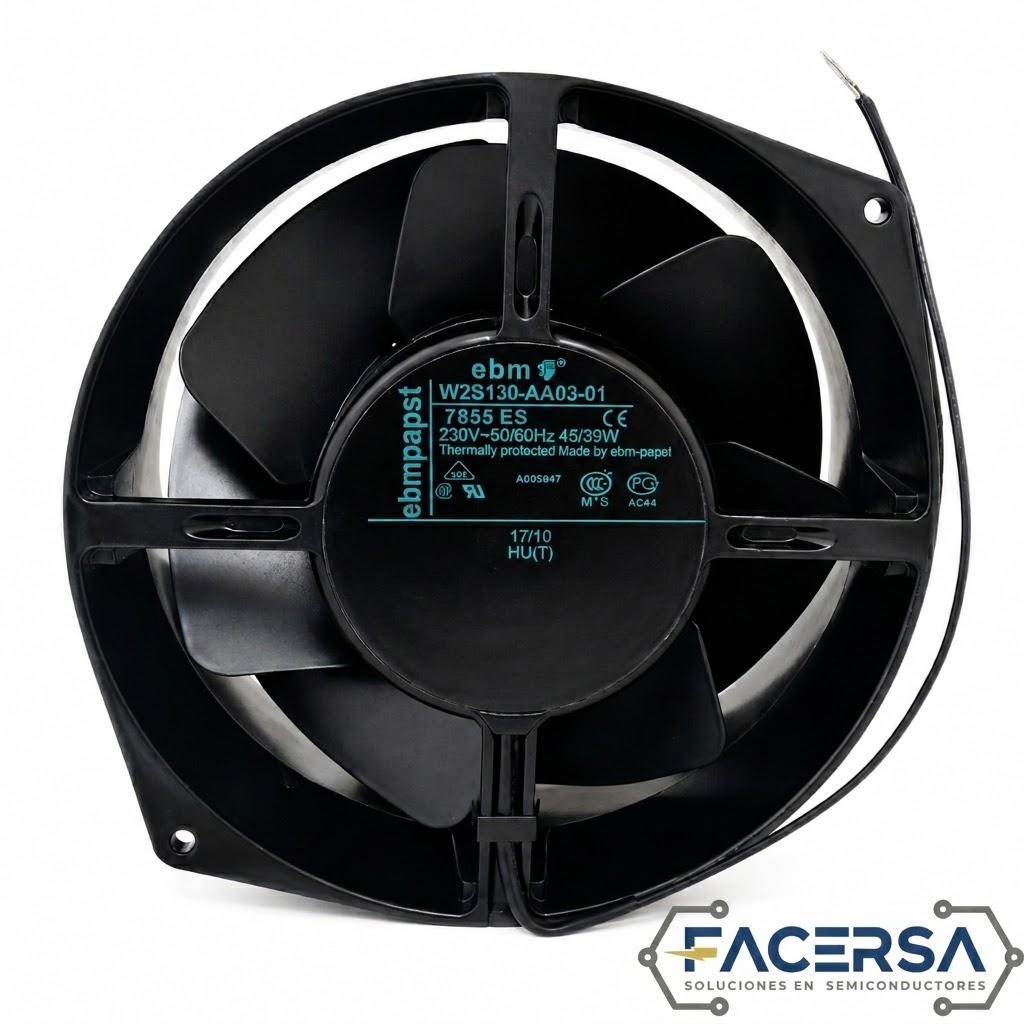

W2S130-AA03-01 EBM-PAPST: Ventilador Axial 230VAC para Refrigeración Industrial
El W2S130-AA03-01 EBM-PAPST es un ventilador axial de corriente alterna diseñado para mover grandes volúmenes de aire en aplicaciones industriales y electrónicas. Trabaja con una tensión nominal de 230VAC y una frecuencia de 50/60Hz. El modelo pertenece a la serie W2S130 y utiliza un diseño de ventilador de tubo axial con un tamaño nominal de 130mm.
De acuerdo con la documentación técnica consultada, el W2S130-AA03-01 alcanza una velocidad nominal de 3250rpm y proporciona un caudal de aire de aproximadamente 350m³/h. El conjunto presenta unas dimensiones exteriores de aproximadamente 172 x 150 x 55mm, mientras que el tamaño del ventilador corresponde a la clase de 130mm. Su construcción utiliza un anillo de pared de aluminio fundido y un impulsor de acero, proporcionando una solución robusta para aplicaciones de ventilación continua.
El ventilador incorpora un motor de polo sombreado con rotor externo y rodamiento de bolas. La protección del motor se realiza mediante protector térmico de sobrecarga integrado. La documentación también identifica protección IP20, clase de aislamiento B y operación S1 para funcionamiento continuo.
Con un nivel de presión sonora especificado de aproximadamente 53dBA y una potencia nominal de hasta 45W según la versión/frecuencia de operación, el W2S130-AA03-01 EBM-PAPST está orientado a instalaciones donde se requiere una circulación de aire elevada y funcionamiento permanente. La conexión eléctrica se realiza mediante dos conductores.
Para consultar otras soluciones de ventilación y refrigeración industrial, puedes revisar nuestra categoría de ventiladores industriales en Facersa.
Especificaciones Técnicas del W2S130-AA03-01 EBM-PAPST
| Marca / Fabricante | EBM-PAPST |
| Código de Parte / Modelo | W2S130-AA03-01 |
| Serie | W2S130 |
| Tipo de Ventilador | Axial AC / Tubo axial |
| Tensión Nominal | 230 VAC |
| Frecuencia | 50/60 Hz |
| Tamaño Nominal | 130 mm |
| Dimensiones del Conjunto | Aprox. 172 x 150 x 55 mm |
| Velocidad Nominal | 3250 rpm |
| Caudal de Aire | 350 m³/h |
| Nivel de Ruido | 53 dBA |
| Potencia | 45 W |
| Rodamiento | Rodamiento de bolas |
| Protección | IP20 |
| Clase de Aislamiento | B |
| Modo de Operación | S1 / Servicio continuo |
| Protección del Motor | Protector térmico de sobrecarga (TOP) integrado |
| Material del Impulsor | Acero recubierto |
| Material del Anillo de Pared | Aluminio fundido |
| Conexión Eléctrica | 2 conductores |
| Sentido de Rotación | Antihorario, visto desde el rotor |
| Ficha Técnica |  Hoja de Datos PDF |
Características Principales del W2S130-AA03-01 EBM-PAPST
- Alimentación de 230VAC para instalaciones eléctricas industriales.
- Caudal de aire de hasta 350m³/h y velocidad nominal de 3250rpm.
- Rodamiento de bolas para funcionamiento continuo.
- Construcción con anillo de pared de aluminio e impulsor de acero.
- Protección térmica integrada y funcionamiento S1 para servicio continuo.
Aplicaciones Industriales
Por su construcción, alimentación y caudal de aire, el W2S130-AA03-01 EBM-PAPST puede utilizarse en sistemas que requieren extracción o circulación forzada de aire en aplicaciones industriales.
- Refrigeración de tableros y armarios eléctricos.
- Ventilación de maquinaria y equipos industriales.
- Refrigeración de equipos electrónicos de potencia.
- Sistemas de ventilación de gabinetes y envolventes.
- Aplicaciones industriales que requieren ventilación axial de 230VAC.
Construcción y Funcionamiento
El diseño tubo axial del W2S130-AA03-01 permite generar un flujo de aire dirigido a través del conjunto. El impulsor de acero y el anillo de pared metálico ofrecen una construcción adecuada para instalaciones industriales, mientras que el rodamiento de bolas favorece el funcionamiento prolongado.
El motor incorpora protección térmica contra sobrecargas y está diseñado para funcionamiento continuo. La instalación debe realizarse respetando la tensión nominal de 230VAC y las condiciones eléctricas indicadas por el fabricante.
Compatibilidad e Instalación
Antes de sustituir un ventilador instalado, deben verificarse la tensión de alimentación, frecuencia, dimensiones del conjunto, patrón de montaje, dirección del flujo de aire y espacio disponible. Aunque el modelo se identifica como ventilador de 130mm, sus dimensiones exteriores incluyen un anillo de pared de aproximadamente 172 x 150 x 55mm.
También debe comprobarse que el sistema eléctrico disponga de las condiciones adecuadas para un ventilador de 230VAC. Al tratarse de tensión de red, la instalación debe realizarse por personal técnicamente capacitado y siguiendo las condiciones de seguridad correspondientes.
Preguntas Frecuentes
¿El W2S130-AA03-01 EBM-PAPST funciona a 230VAC?
Sí. El modelo está especificado para una tensión nominal de 230VAC y una frecuencia de 50/60Hz.
¿Qué caudal de aire entrega?
La documentación técnica consultada especifica un caudal de aproximadamente 350m³/h con una velocidad nominal de 3250rpm.
¿Qué tipo de rodamiento utiliza?
Utiliza un rodamiento de bolas, una configuración adecuada para aplicaciones que requieren funcionamiento continuo.
¿Cuál es el tamaño del ventilador?
El modelo pertenece a la serie de 130mm y el conjunto presenta unas dimensiones exteriores aproximadas de 172 x 150 x 55mm. Es importante utilizar estas dimensiones del conjunto al comprobar el espacio disponible.
Documentación Técnica
La documentación técnica del W2S130-AA03-01 incluye sus características mecánicas, eléctricas, materiales, protección, rodamiento, flujo de aire y condiciones de funcionamiento. Puedes consultar la ficha técnica PDF del W2S130-AA03-01 EBM-PAPST.
Como referencia adicional, TME identifica el modelo como ventilador axial AC de 230VAC, 350m³/h, 53dBA, 3250rpm y rodamiento de bolas.
