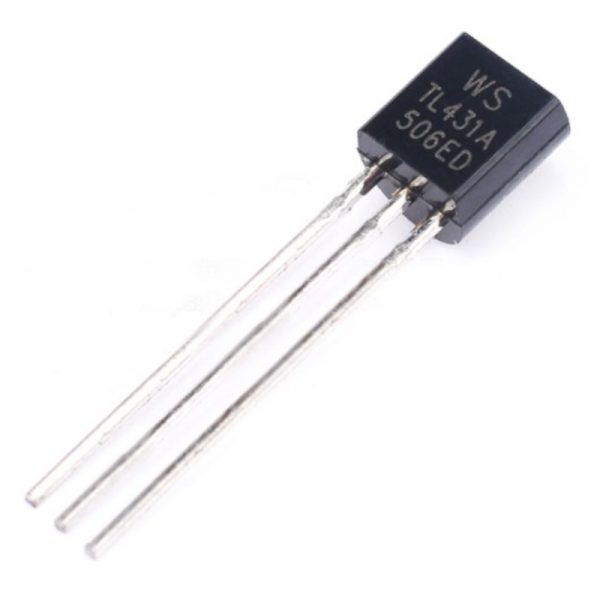

El TL431Z es un regulador de derivación ajustable de tres terminales con estabilidad térmica especificada. El voltaje de salida se puede establecer en cualquier valor entre VREF (aprox. 2,5 V) y 36V con dos resistencias externas. Este dispositivo tiene una impedancia de salida típica de 0,2. El circuito de salida activa proporciona una característica de encendido muy aguda, lo que hace que este dispositivo sea un reemplazo excelente para los diodos Zener en muchas aplicaciones.
CARACTERÍSTICAS
• Voltaje de salida programable a 36 V
• Tolerancia de referencia de tensión: ±0,4 %, tipo a 25 °C (TL431B)
• Baja impedancia de salida dinámica, 0,22 típico
• Capacidad de corriente de sumidero de 1,0 mA a 100 mA
• Coeficiente de temperatura de rango completo equivalente de 50 ppm/°C típico
• Compensación de temperatura para la operación sobre la operación nominal completa Rango de temperatura
• Bajo voltaje de ruido de salida
• Prefijos NCV/SCV para aplicaciones automotrices y otras Requerimiento de Sitio Único y Requisitos de Cambio de Control; Cualificación AEC−Q100 y capacidad PPAP
• Estos dispositivos son libres de Pb−, libre de halógenos/BFR y son RoHS Obediente
